Ano ang air conditioning na three-way valve?

An air conditioning three-way valve , na kilala rin bilang three-way reversing valve o three-way distribution valve, ay isang pangunahing bahagi ng kontrol sa isang air conditioning system. Ginagamit ito upang baguhin ang direksyon ng daloy ng nagpapalamig o pinalamig/mainit na tubig sa piping, na napagtatanto ang mga function ng pagpapalamig, pag-init, o pinalamig/mainit na tubig sa pamamahagi ng system.

Ang isang three-way valve ay karaniwang binubuo ng isang valve body, isang valve core, at isang actuator. Batay sa fluid path, maaari itong hatiin sa straight-through na uri at proporsyonal na uri ng pamamahagi. Sa modernong central air conditioning, fan coil unit, at underfloor heating system, ang mga three-way valve ay kadalasang ginagamit kasabay ng mga electric actuator o thermostat upang makamit ang awtomatikong kontrol at pamamahala sa pagtitipid ng enerhiya.

Ano ang prinsipyo ng paggawa ng isang air conditioning three-way valve ?

An air conditioning three-way valve , na kilala rin bilang three-way distribution valve o three-way reversing valve, ay pangunahing ginagamit upang ayusin ang direksyon ng daloy ng nagpapalamig o malamig/mainit na tubig sa isang air conditioning system, na napagtatanto ang paglipat sa pagitan ng pagpapalamig at pag-init ng mga function o ang pamamahagi ng pinalamig/mainit na tubig. Ang prinsipyo ng pagtatrabaho nito ay pangunahing nakasalalay sa paggalaw ng core ng balbula sa loob ng katawan ng balbula upang baguhin ang landas ng likido.

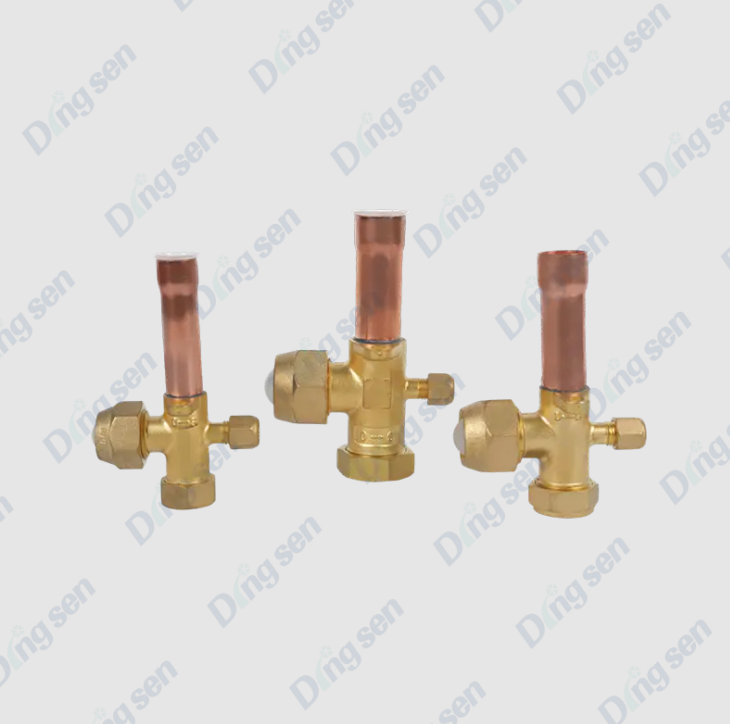

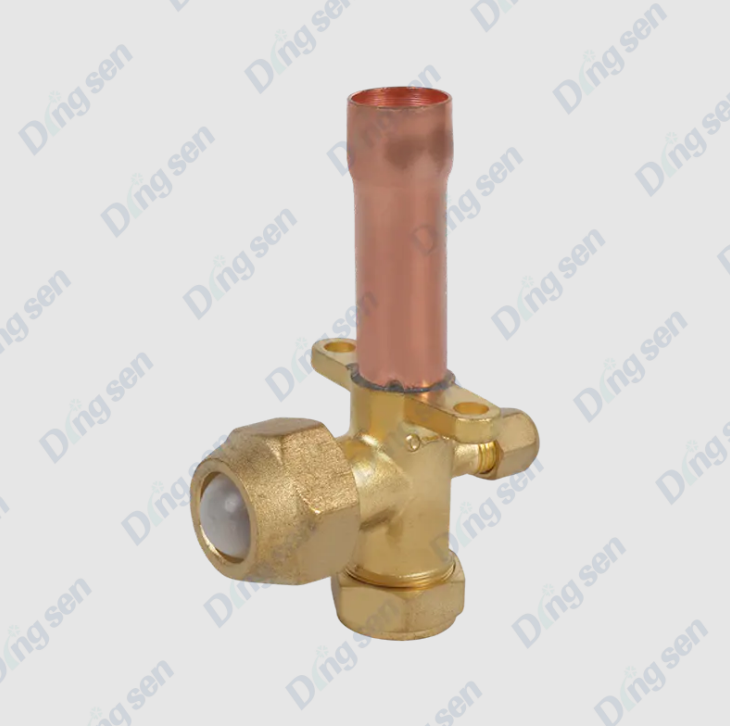

1. Structural Komposisyon

Ang isang three-way valve ay pangunahing binubuo ng mga sumusunod na bahagi:

• Valve Body: Karaniwang gawa sa tanso, tanso, o hindi kinakalawang na asero, na may tatlong port ng koneksyon: isang pumapasok (karaniwan ay ang pumapasok sa system) at dalawang saksakan (na humahantong sa magkakaibang mga circuit o kagamitan ayon sa pagkakabanggit).


• Valve Core: Ang gumagalaw na bahagi sa loob ng valve body, na maaaring umikot o mag-slide, na ginagamit upang ilipat ang direksyon ng daloy ng fluid.


• Actuator: May kasamang manu-manong operating lever o isang electric/pneumatic actuator, na ginagamit upang himukin ang paggalaw ng valve core upang makamit ang paglipat ng direksyon ng daloy.


• Mga Seal: Tulad ng mga rubber ring o polytetrafluoroethylene (PTFE) seal, na tinitiyak na ang balbula ay hindi tumutulo sa panahon ng operasyon.



2. Mga Operating Mode

Ang mga three-way valve ay maaaring hatiin sa manu-mano at de-koryenteng mga uri batay sa kanilang paraan ng kontrol, na may kaunting pagkakaiba sa mga prinsipyo ng pagpapatakbo:

(1) Manu-manong Three-Way Valve

Sa pamamagitan ng pag-ikot ng hawakan, ang posisyon ng core ng balbula ay nababago, na nagpapahintulot sa likido sa inlet pipe na dumaloy sa isa sa dalawang saksakan o maipamahagi nang proporsyonal.

Ang valve core ay karaniwang may dalawang pangunahing istruktura:

• L-type valve core: Inililipat ang fluid sa iisang outlet, na nakakamit ng "on/off" o switching function.


• T-type valve core: Nagbibigay-daan sa sabay-sabay na daloy sa magkabilang saksakan, na namamahagi ng daloy ayon sa isang tiyak na ratio.



(2) Electric Three-Way Valve

Ang valve core ay hinihimok ng isang electric actuator at maaaring makatanggap ng mga signal ng pagkontrol sa temperatura o mga command ng controller upang makamit ang awtomatikong pagsasaayos.

Pinaikot ng actuator ang core ng balbula, binabago ang direksyon ng daloy ng likido o ratio ng pamamahagi.

Maaari itong maiugnay sa isang sistema ng pagkontrol sa temperatura upang makamit ang regulasyon ng pagkarga o kontrol sa pagtitipid ng enerhiya.

3. Prinsipyo ng Pamamahagi ng Fluid

Straight-through switching (L-type valve core): Kapag ang valve core ay umiikot sa isang tiyak na anggulo, ang fluid ay maaari lamang dumaloy mula sa inlet patungo sa itinalagang outlet, at ang isa pang outlet ay sarado.

Proporsyonal na Distribusyon (T-type Valve Core): Kinokontrol ng rotation angle ng valve core ang laki ng pagbubukas ng dalawang outlet, sa gayon ay nakakamit ang proporsyonal na pamamahagi ng mainit at malamig na tubig upang matiyak ang matatag na operasyon ng system.

Ang posisyon ng core ng balbula ay karaniwang tinutukoy ng isang thermostat, controller, o manu-manong pagsasaayos, na nagbibigay-daan para sa tumpak na regulasyon ng daloy upang makamit ang komportableng kontrol sa temperatura at pagtitipid ng enerhiya.

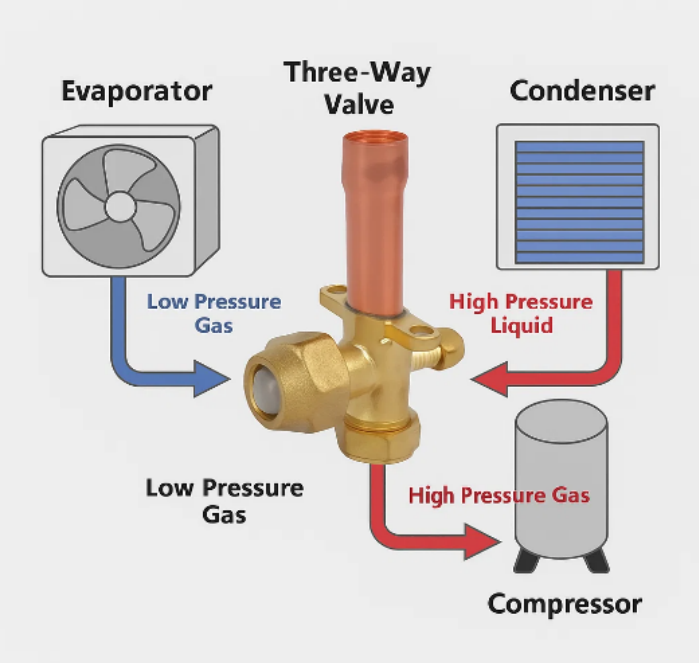

4. Operation Diagram

Kapag ang system ay nangangailangan ng pag-init, ang valve core ay umiikot upang buksan ang outlet A at isara ang outlet B, na nagpapahintulot sa mainit na tubig o mainit na nagpapalamig na dumaloy sa kagamitan sa pag-init.

Kapag ang system ay nangangailangan ng paglamig, ang valve core ay umiikot upang buksan ang outlet B at isara ang outlet A, na nagpapahintulot sa malamig na tubig o malamig na nagpapalamig na dumaloy sa cooling equipment.

Sa ilang proporsyonal na pamamahagi ng mga aplikasyon, ang valve core ay maaaring bahagyang buksan ang mga saksakan A at B upang makamit ang mainit at malamig na tubig na paghahalo o pamamahagi ng daloy.

5. Mga Tampok at Kalamangan

Flexible Control: Ang direksyon ng daloy ay maaaring i-adjust nang manu-mano o awtomatiko upang umangkop sa iba't ibang mga kinakailangan sa pagkarga.

Energy Efficiency: Ang tumpak na kontrol sa daloy sa pamamagitan ng proporsyonal na pamamahagi ay binabawasan ang pag-aaksaya ng enerhiya.

Madaling Pag-install: Compact na istraktura, maaaring direktang konektado sa air conditioning system piping.

Proteksyon ng system: Pinipigilan ang backflow at epekto ng system, tinitiyak ang matatag na operasyon ng kagamitan.

Ano ang mga uri ng air conditioning system air conditioning three-way valves karaniwang ginagamit sa?

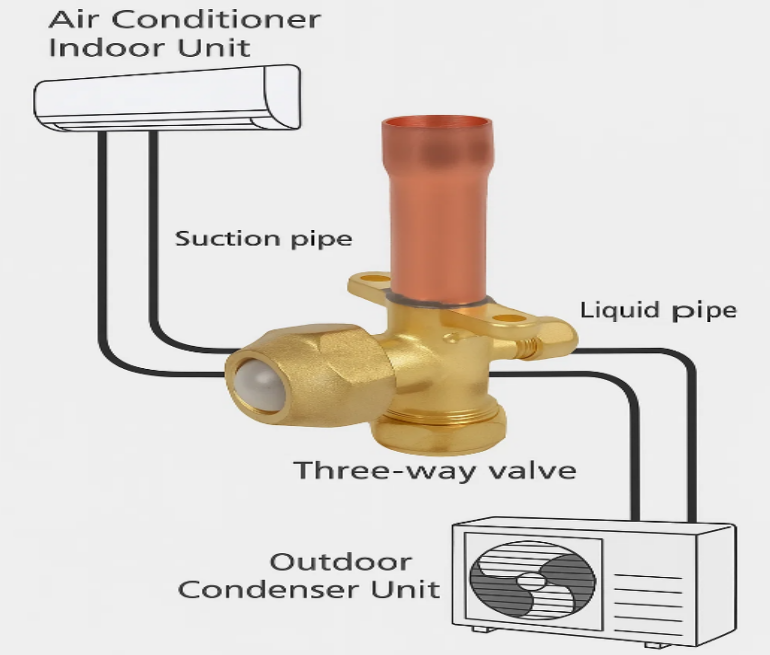

Ang mga three-way valve ng air conditioning ay malawakang ginagamit sa mga modernong air conditioning system, pangunahin upang kontrolin ang direksyon ng daloy ng nagpapalamig o pinalamig/mainit na tubig, pagkamit ng pagpapalamig/pagpapainit na paglipat, pamamahagi ng daloy, at regulasyon ng pagkarga ng system. Ang kanilang mga katangian ng aplikasyon ay bahagyang nag-iiba depende sa uri ng system.

1. Central Air Conditioning System

Mga Sitwasyon ng Aplikasyon: Mga sistema ng tubig o air conditioning sa malalaking komersyal na gusali, gusali ng opisina, hotel, shopping mall, atbp.

Mga function:

• Kinokontrol ang daloy ng pinalamig/mainit na tubig sa iba't ibang terminal device (tulad ng mga fan coil unit o air handling unit).


• Pinapalitan ang daloy ng tubig o nagpapalamig sa panahon ng paglipat ng cooling/heating mode.


• Gumagana kasabay ng mga thermostat o mga sistema ng pamamahala ng gusali (BMS) upang makamit ang awtomatikong kontrol at pagtitipid ng enerhiya na operasyon.



Mga Bentahe: Maaari itong sentral na kontrolin ang maramihang mga terminal device, na tinitiyak ang katatagan at ginhawa ng system.

2. Fan Coil Unit (FCU) Terminal System

Mga Sitwasyon ng Application: Mga opisina, conference room, hospital ward, hotel room, atbp.

Function:

• Kinokontrol ang daloy ng malamig o mainit na tubig papunta sa fan coil unit upang ayusin ang temperatura sa loob ng bahay.
• Gamit ang isang electric actuator, maaari itong awtomatikong ipamahagi ang daloy ng tubig batay sa mga signal ng kontrol sa temperatura ng silid.



Mga Bentahe: Nagbibigay-daan sa independiyenteng pagsasaayos ng temperatura para sa bawat silid o lugar, pagpapabuti ng ginhawa at kahusayan sa enerhiya.

3. Underfloor Heating System (Radiant Floor Heating)

Mga Sitwasyon ng Application: Mga gusaling tirahan, villa, pampublikong gusali, at iba pang lugar na gumagamit ng water-based na underfloor heating.

Function:

• Namamahagi ng mainit na tubig sa mga underfloor heating pipe sa iba't ibang zone upang makamit ang zoned heating.
• Kasama ng thermostat, pinapagana nito ang awtomatikong regulasyon ng temperatura sa loob ng bahay.



Mga Bentahe: Nakakamit ng komportableng kontrol sa temperatura ng silid sa pamamagitan ng tumpak na pamamahagi ng daloy ng mainit na tubig habang nagtitipid ng enerhiya.

4. Multi-Split Air Conditioning System (VRF/VRV)

Mga Sitwasyon ng Application: Katamtaman hanggang sa malalaking sukat na mga commercial complex, mga gusali ng opisina, at iba pang mga lugar na nangangailangan ng mga multi-split na air conditioning system.

Function:

• Kinokontrol ang daloy ng nagpapalamig sa panloob na unit o heat recovery unit kapag nagpapalipat-lipat sa mga mode ng paglamig at pag-init.
• Gumagana sa system controller upang makamit ang independiyenteng kontrol sa temperatura at pamamahala sa pagtitipid ng enerhiya sa maraming zone.



Mga Bentahe: Tinitiyak ang mahusay na operasyon ng mga multi-split system at pinapabuti ang panloob na kaginhawahan.

5. Sistema ng Heat Pump

Mga Sitwasyon ng Application: Residential o komersyal na air-source/ground-source heat pump system.

Function:

• Napagtatanto ang paglipat sa pagitan ng heating at cooling mode, binabago ang direksyon ng daloy ng nagpapalamig o tubig.
• Gumagana sa mga awtomatikong sistema ng kontrol upang mapabuti ang kahusayan ng enerhiya.



Mga Bentahe: Nakakamit ang sirkulasyon ng paglamig at pag-init at pagkontrol sa pagtitipid ng enerhiya sa pamamagitan ng three-way valve switching.

Ano ang mga pagkakaiba sa pagitan ng electric three-way valve at manual three-way valve?

Ang mga three-way valve ng air conditioning ay maaaring hatiin sa manual three-way valves at electric three-way valves batay sa kanilang control method. Malaki ang pagkakaiba ng mga ito sa pagpapatakbo, mga sitwasyon ng aplikasyon, at pagganap ng system.

1. Mga Tampok ng Manual na Three-Way Valve

Simple Structure: Karaniwang binubuo ng isang valve body at isang handle, na walang mga electrical component.

Flexible na Operasyon: Angkop para sa maliliit na system o mga sitwasyon kung saan hindi kinakailangan ang madalas na paglipat.

Mababang Gastos at Simpleng Pagpapanatili: Hindi nangangailangan ng power supply o control signal, na nagreresulta sa mataas na pagiging maaasahan.

Mga Limitasyon: Hindi makakamit ang remote control o awtomatikong pagsasaayos; ang katumpakan ng pagsasaayos ay apektado ng interbensyon ng tao.

2. Mga Tampok ng isang Electric Three-Way Valve

Awtomatikong Kontrol: Hinihimok ng isang electric actuator, maaari itong makatanggap ng mga signal mula sa isang thermostat o system control.

High-Precision Adjustment: Maaaring makamit ang 0-100% proportional flow distribution, na umaangkop sa mga pagbabago sa pagkarga.

Pagtitipid ng Enerhiya at Mataas na Kahusayan: Pinagsama sa isang matalinong sistema ng kontrol, maaari itong ayusin ang daloy ng tubig o direksyon ng daloy ng nagpapalamig ayon sa aktwal na mga pangangailangan, na binabawasan ang pagkonsumo ng enerhiya.

Pag-install at Pagpapanatili: Nangangailangan ng power supply at regular na inspeksyon ng actuator; Ang pagpapanatili ay mas kumplikado kaysa sa mga manu-manong balbula.

Malawak na Application: Angkop para sa mga central air conditioning system, fan coil unit, multi-split system, underfloor heating system, at iba pang mga sitwasyong nangangailangan ng awtomatikong pagsasaayos.

Anong mga parameter ang dapat isaalang-alang kapag pumipili ng isang three-way valve?

1. Valve Nominal Diameter: Ang nominal diameter ng balbula ay ang pinakapangunahing parameter kapag pumipili ng isang three-way na balbula, dahil tinutukoy nito ang pagtutugma sa pagitan ng balbula at ng piping. Ang diameter na masyadong maliit ay magreresulta sa labis na resistensya ng daloy, na makakaapekto sa presyon ng system at sa supply ng tubig o kapasidad ng paglamig ng mga kagamitan sa terminal; ang diameter na masyadong malaki ay magpapataas ng gastos at espasyo, at maaaring humantong sa hindi tumpak na regulasyon ng daloy. Sa pangkalahatan, dapat piliin ang naaangkop na nominal diameter ng balbula batay sa rate ng daloy ng disenyo ng system at diameter ng tubo upang matiyak ang maayos na operasyon ng system.

2. Mga Katangian ng Daloy at Halaga ng Cv: Ang kapasidad ng daloy ng isang three-way na balbula ay karaniwang ipinahayag ng halaga ng Cv nito, na siyang rate ng daloy sa bawat presyon ng yunit. Ang wastong pagpili sa halaga ng Cv ay nagsisiguro na ang pagbubukas ng balbula ay tumutugma sa rate ng daloy ng system, kaya nakakamit ang tumpak na kontrol. Para sa mga proporsyonal na control valve (tulad ng mga T-type na valve), ang curve ng daloy ay dapat maging matatag hangga't maaari upang matiyak ang pare-parehong pamamahagi ng mainit at malamig na tubig o nagpapalamig, na maiwasan ang mga pagbabago sa temperatura o kawalang-tatag sa system.

3. Valve Material: Ang materyal ng balbula ay direktang nakakaapekto sa resistensya ng kaagnasan, paglaban sa presyon, at buhay ng serbisyo. Kasama sa mga karaniwang materyales sa katawan ng balbula ang tanso, tanso, hindi kinakalawang na asero, at mga plastik (tulad ng PVC o PP). Ang mga tanso o tansong balbula ay karaniwang ginagamit sa mga sistema ng tubig, habang ang mga hindi kinakalawang na asero na balbula ay angkop para sa mga sistemang may mataas na kinakailangan sa corrosion resistance o chemical media. Ang mga plastik na balbula ay angkop para sa mababang temperatura o maliliit na sistema ng tubig. Ang pagpili ng materyal ay dapat na nakabatay sa isang makatwirang tugma sa pagitan ng uri ng media, temperatura, at mga kinakailangan ng system.

4. Rating ng Presyon: Ang pressure rating ng isang three-way valve ay tumutukoy sa pinakamataas na working pressure na kayang tiisin ng balbula. Kapag pumipili, siguraduhin na ang na-rate na presyon ng balbula ay mas mataas kaysa sa pinakamataas na presyon ng pagtatrabaho ng system upang maiwasan ang pagtagas o pagkasira. Sa mga high-pressure na sistema ng pagpapalamig o pang-industriya na air conditioning system, ang mga high-pressure na na-rate na mga balbula ay dapat piliin upang matiyak ang pangmatagalang ligtas na operasyon.

5. Paraan ng Pagkontrol: Maaaring kontrolin nang manu-mano o elektrikal ang mga three-way valve. Ang mga manu-manong balbula ay angkop para sa maliliit na sistema o mga sitwasyon kung saan hindi kinakailangan ang mga madalas na pagsasaayos; ang mga ito ay simpleng patakbuhin at mababa ang gastos. Ang mga electric valve, na pinapatakbo ng isang actuator, ay nagbibigay-daan sa remote control at awtomatikong pagsasaayos. Angkop ang mga ito para sa central air conditioning, fan coil unit, multi-split system, at underfloor heating system, at maaaring gamitin sa mga thermostat o mga sistema ng pamamahala ng gusali upang mapabuti ang kaginhawahan ng system at kahusayan sa enerhiya.

Mga Pag-iingat sa Pag-install ng Three-Way Valve

1. Kumpirmahin ang Valve Model at Mga Detalye: Bago i-install, maingat na i-verify na ang three-way valve's model, diameter, valve core type, material, at control method ay tumutugma sa mga kinakailangan sa disenyo ng system. Ang mga maling modelo o diameter ay maaaring magresulta sa hindi sapat na daloy, tumaas na pagkawala ng presyon ng system, o pagkabigo upang makamit ang kinakailangang direksyon ng daloy.

2. Suriin ang Integridad ng Valve: Bago i-install, suriin ang balbula kung may mga gasgas, bitak, sirang seal, o valve core jamming na dulot ng transportasyon. Palitan o ayusin kaagad ang anumang mga abnormalidad upang maiwasan ang mga tagas o mga malfunction sa panahon ng pagpapatakbo ng system.

3. Panatilihing Malinis ang mga Pipeline: Bago i-install, linisin ang mga tubo ng welding slag, impurities, oil, atbp., upang maiwasan ang mga dayuhang bagay na makapasok sa balbula at magdulot ng balbula core jamming o mahinang sealing. Para sa malamig o mainit na mga sistema ng tubig, ang mga tubo ay dapat linisin bago mag-install ng balbula.

4. Direksyon ng Pag-install at Mga Marka ng Direksyon ng Daloy: Ang mga three-way valve ay karaniwang may malinaw na mga marka ng direksyon ng daloy (mga arrow o "A/B" na mga marka ng outlet). Sa panahon ng pag-install, ang balbula ay dapat na mai-install nang tama ayon sa idinisenyong direksyon ng daloy. Ang maling oryentasyon ng pag-install ay maaaring maging sanhi ng hindi paggana ng mga balbula, hindi mailipat o maipamahagi nang maayos ang daloy, at masira pa ang core at mga seal ng balbula.

5. Tiyakin ang Valve Coaxiality sa Pipeline: Sa panahon ng pag-install, siguraduhin na ang axis ng balbula ay nakahanay sa pipeline upang maiwasan ang hindi pantay na diin sa katawan ng balbula. Ang maling pagkakahanay o sapilitang koneksyon ay maaaring makapinsala sa mga valve seal, maging sanhi ng pag-jamming ng valve core, o pagtagas sa interface.

6. Interface Sealing at Tightening: Mga Threaded Interface: Gumamit ng sealing tape o sealant para maiwasan ang sobrang paghigpit at magdulot ng deformation ng valve body. Mga Flanged Interface: Pahigpitin ang bolts nang pantay-pantay upang maiwasan ang konsentrasyon ng stress at pagtagas. Mga Welded Interface: Bigyang-pansin ang temperatura at lokasyon ng welding upang maiwasan ang pagpasok ng weld slag sa balbula.

7. Iwasan ang Direktang Stress o Panginginig ng boses: Pagkatapos ng pag-install, iwasan ang direktang paglalagay ng pipeline tension o vibration sa valve body. Gumamit ng mga suporta o pipeline fasteners upang mabawasan ang stress at patagalin ang buhay ng balbula.

8. Mga Koneksyong Elektrisidad para sa mga Electric Three-Way Valve: Para sa mga de-koryenteng three-way valve, ang mga wire ay dapat na konektado nang tama ayon sa manual ng pagtuturo, na tinitiyak ang mahusay na signal ng kontrol, boltahe ng power supply, at saligan. Pagkatapos ng pag-install, suriin ang pagpapatakbo ng actuator upang matiyak na gumagana ito nang tama, pag-iwas sa mga error sa mga kable na maaaring pigilan ang balbula mula sa awtomatikong pagsasaayos.

9. Lokasyon ng Pag-install at Space sa Pagpapanatili: Ang three-way valve ay dapat na naka-install sa isang lokasyon na nagpapadali sa operasyon, inspeksyon, at pagpapanatili. Tiyaking malayang gumagana ang valve stem o actuator at mag-iwan ng sapat na espasyo para sa pagpapanatili o pagpapalit sa hinaharap.

10. System Commissioning Pagkatapos ng Pag-install: Pagkatapos ng pag-install, magsagawa ng manual o electric test run sa valve para suriin ang switching, flow distribution, at sealing performance nito. Kung may nakitang mga abnormalidad, ayusin o palitan kaagad ang balbula upang matiyak ang ligtas at matatag na operasyon pagkatapos ng pagsisimula ng system.

Ang air conditioning three-way valve ay isang pangunahing bahagi ng kontrol sa mga air conditioning system, pangunahing ginagamit upang ayusin ang daloy ng nagpapalamig o pinalamig/mainit na tubig, nakakamit ang paglipat sa pagitan ng paglamig at pag-init, at pamamahagi ng pinalamig/mainit na tubig. Binabago nito ang daloy ng likido sa pamamagitan ng paggalaw ng core ng balbula at maaaring patakbuhin nang manu-mano o awtomatiko gamit ang isang electric actuator. Ang mga three-way valve ay malawakang ginagamit sa gitnang air conditioning, fan coil unit, underfloor heating, multi-split system, at heat pump system, na nagpapahusay sa ginhawa ng system, energy efficiency, at operational stability. Ang tamang pagpili, tamang pag-install, at regular na pagpapanatili ay mahalaga para matiyak ang pangmatagalang maaasahang operasyon ng three-way valve.
