Paano malalaman kung gumagana nang maayos ang Quick Connector para sa Car Air Conitioning?

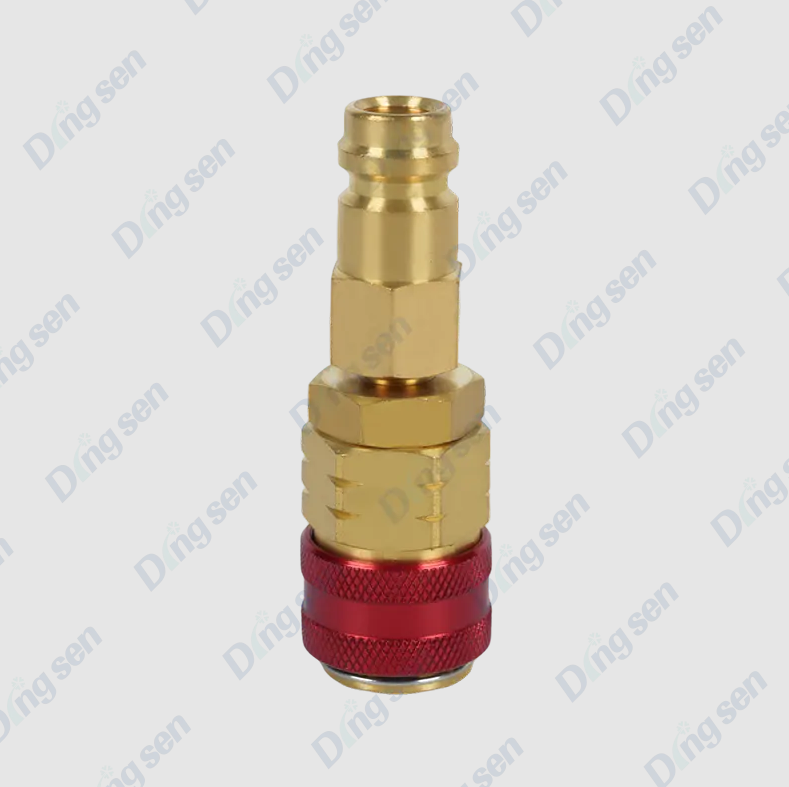

Upang suriin kung a mabilis na konektor para sa air conditioning ng kotse gumagana ng maayos, siyasatin ito para sa pisikal na pinsala, kumpirmahin na ang locking clip ay ganap na nakaupo, i-verify na walang pagtagas ng nagpapalamig, at subukan kung ang connector ay nakikipag-ugnayan at naglalabas nang tama . Ang mga mabilisang connector sa mga automotive AC system ay sumasali sa high-side at low-side na mga linya ng nagpapalamig sa compressor, condenser, at evaporator nang hindi nangangailangan ng mga sinulid na kabit. Ang isang sira na connector ay maaaring magdulot ng pagkawala ng nagpapalamig, pagkabigo ng AC system, o — sa malalang kaso — mapanganib na pagpapalabas ng nagpapalamig na may mataas na presyon. Karamihan sa mga pagsusuri ay maaaring isagawa gamit ang mga pangunahing tool, isang refrigerant leak detector, at isang manifold gauge set, at dapat na isagawa sa tuwing ang AC system ay nagpapakita ng pinababang pagganap ng paglamig, hindi pangkaraniwang mga ingay, o nakikitang mga palatandaan ng kontaminasyon ng langis malapit sa mga fitting.

Paano Gumagana ang Mga Mabilisang Konektor ng AC at Kung Saan Sila Nabigo

Gumagamit ang Automotive AC quick connectors ng spring-loaded internal valve at external locking ring o clip para gumawa ng selyadong, pressure-rated na koneksyon sa pagitan ng mga linya ng nagpapalamig. Kapag ang kabit ng lalaki ay itinulak sa katawan ng babae, pinipigilan nito ang isang panloob na balbula na uri ng Schrader, na nagpapahintulot na dumaloy ang nagpapalamig. Ang locking clip ay pumuputol sa isang uka upang maiwasan ang hindi sinasadyang pagkakakonekta sa ilalim ng presyon - karaniwan 15–30 bar sa mataas na bahagi at 2–5 bar sa mababang bahagi ng isang karaniwang R-134a o R-1234yf system.

Ang pinakakaraniwang mga punto ng pagkabigo ay:

• Pagkasira ng O-ring seal — ang panloob na O-ring ay tumitigas, nabibitak, o namamaga sa paglipas ng panahon, na nagpapahintulot sa nagpapalamig na tumagos lampas sa selyo.
• Pagkasira o pagkawala ng clip ng pag-lock — ang nawawala, nakabaluktot, o basag na clip ay nagpapahintulot sa connector na bahagyang kumalas sa ilalim ng presyon ng system.
• Pagbitak o pagpapapangit ng katawan — pisikal na epekto, sobrang pag-iinit habang nag-i-install, o pangmatagalang thermal cycling ay maaaring pumutok sa connector body.
• Kabiguan ng panloob na balbula — ang isang naka-stuck o corroded na panloob na balbula ay maaaring hindi bumukas nang buo, na naghihigpit sa daloy ng nagpapalamig at binabawasan ang pagganap ng AC kahit na ang connector ay mukhang buo sa labas.
• Kontaminasyon — ang dumi, debris, o moisture na pumapasok sa pamamagitan ng nakadiskonektang fitting ay maaaring makapinsala sa valve seat at O-ring sealing surface.


Mga Pag-iingat sa Kaligtasan Bago Mag-inspeksyon ng Mga Mabilisang Konektor ng AC

Ang mga AC refrigerant system ay gumagana sa ilalim ng malaking presyon at naglalaman ng mga kemikal na maaaring magdulot ng frostbite, pinsala sa mata, o asphyxiation kung biglang ilalabas. Bago simulan ang anumang inspeksyon o hands-on na pagsubok, obserbahan ang mga sumusunod na pag-iingat:

• Magsuot ng salaming pangkaligtasan at insulated gloves sa lahat ng oras kapag nagtatrabaho malapit sa may presyon na mga linya ng nagpapalamig.
• Huwag kailanman idiskonekta ang isang mabilis na konektor habang ang system ay may presyon . Palaging i-recover ang refrigerant gamit ang certified recovery equipment bago tanggalin ang anumang connector.
• Magtrabaho sa a well-ventilated na lugar . Ang mga nagpapalamig na singaw ay mas mabigat kaysa sa hangin at pinapalitan ang oxygen sa antas ng sahig.
• Payagan ang makina at AC system na palamig nang hindi bababa sa 15-20 minuto pagkatapos ng operasyon bago humawak ng mga konektor malapit sa compressor o condenser, kung saan ang temperatura ay maaaring lumampas sa 80°C.
• Tandaan na Ang R-1234yf ay medyo nasusunog (A2L classification) . Ilayo ang mga pinagmumulan ng ignition mula sa lugar ng trabaho kapag nag-inspeksyon ng mga system na sinisingil ng nagpapalamig na ito.

Hakbang-hakbang na Visual at Pisikal na Inspeksyon

Magsimula sa isang masusing visual at manu-manong inspeksyon bago gumamit ng anumang mga diagnostic na instrumento. Tinutukoy ng hakbang na ito ang karamihan ng mga halatang pagkakamali sa connector at tumatagal ng mas mababa sa limang minuto bawat connector.

Suriin kung may Mantsa ng Langis sa Paikot ng Konektor

Ang mga sistema ng nagpapalamig ay gumagamit ng langis ng PAG o POE upang mag-lubricate ng compressor. Kapag tumagas ang nagpapalamig sa isang connector seal, nagdadala ito ng compressor oil kasama nito, na nag-iiwan ng a madilim, mamantika na nalalabi o mamantika na pelikula sa paligid ng connector body at sa malapit na hose o pipe surface. Kahit na ang isang maliit na mantsa ng langis na kasing laki ng isang barya ay isang maaasahang tagapagpahiwatig ng isang sealing fault. Suriin ang katawan ng connector at ang 10–15 cm na radius ng nakapalibot na hose at bracket area.

Suriin ang Locking Clip

• Kumpirmahin ang ang locking clip (nagpapanatili ng singsing) ay naroroon at ganap na nakapasok sa uka nito sa paligid ng connector body. Ang isang clip na nakalagay nang tama ay dapat umupo nang flush o bahagyang ipinagmamalaki ang ibabaw ng connector - hindi anggulo, bahagyang nakapasok, o nawawala.
• Hanapin mo mga bitak, pagpapapangit, o pagkawalan ng kulay sa clip. Ang mga plastic clip na nalantad sa matagal na init (karaniwan malapit sa compressor) ay nagiging malutong at maaaring mabali kahit na mukhang buo ang paningin.
• Dahan-dahang subukan hilahin ang connector nang axially sa pamamagitan ng kamay nang hindi inilalabas ang clip. Dapat ipakita ang isang tama na naka-lock na connector zero axial na paggalaw . Ang anumang nakikitang pagbukas ng puwang sa ilalim ng puwersa ng paghila ng kamay ay nagpapahiwatig na ang clip ay hindi nakakapasok ng maayos sa locking groove.

Siyasatin ang Katawan ng Konektor

• Suriin ang buong panlabas na ibabaw para sa mga bitak, chips, o mapuputing marka ng stress sa plastik na katawan. Bigyang-pansin ang lugar kaagad sa likod ng locking groove, na nakakaranas ng pinakamataas na tensile stress sa panahon ng pressure.
• Suriin ang mga metal na konektor para sa kaagnasan, pitting, o pagkasira ng sinulid sa mga mukha ng upuan.
• I-verify na ang connector ay ganap na nakaupo — ang male fitting ay dapat na ipasok sa punto kung saan pumutok ang locking clip, na walang nakikitang agwat sa pagitan ng mukha ng lalaki at babae. Ang isang hindi kumpletong naipasok na connector ay isang napakakaraniwang sanhi ng mabagal na pagkawala ng nagpapalamig.

Mga Paraan ng Pagtukoy ng Leak ng Nagpapalamig

Ang visual na inspeksyon lamang ay hindi makumpirma na ang isang connector ay walang tagas sa ilalim ng operating pressure. Gumamit ng isa o higit pa sa mga sumusunod na paraan ng pagtuklas upang kumpirmahin ang integridad ng seal.

Electronic Leak Detector

Ang isang electronic refrigerant leak detector ay ang pinakamabilis at pinakasensitibong paraan para sa paghahanap ng mga tagas ng connector. Ang mga heated diode detector ay maaaring makadama ng mga konsentrasyon ng nagpapalamig na kasing baba 5 ppm (mga bahagi bawat milyon) , na mas mababa sa threshold na nakikita ng anumang iba pang pamamaraan na hindi laboratoryo. Habang tumatakbo ang AC system at ganap na may presyon:

• Dahan-dahang igalaw ang detector probe sa buong circumference ng connector sa layo na 5–10 mm mula sa ibabaw.
• Suriin sa ibaba ng connector — ang mga nagpapalamig na singaw ay mas siksik kaysa sa hangin at maiipon sa pinakamababang punto malapit sa pinagmumulan ng pagtagas.
• Ang isang naririnig na alarma o kumikislap na LED ay nagpapahiwatig ng pagkakaroon ng nagpapalamig. Kumpirmahin ang alarm triggers at the connector body itself , hindi mula sa malapit na fitting o hose junction, bago ipagpalagay na ang connector ang pinagmulan.

UV Fluorescent Dye Inspection

Maraming automotive AC system ang paunang sinisingil ng UV fluorescent dye, o ang dye ay maaaring iturok gamit ang dye injector kit. Sa ilalim ng lampara ng UV (itim na ilaw), ang tumagas na dye ay nag-iilaw ng maliwanag na dilaw-berde, na tumpak na minamarkahan ang lokasyon ng pagtagas sa ibabaw ng connector. Ang pamamaraang ito ay partikular na kapaki-pakinabang para sa pagkukumpirma kung aling partikular na punto sa isang connector ang tumutulo — ang O-ring seat, ang body seam, o ang locking clip zone.

Manifold Gauge Pressure Observation

Ikonekta ang manifold gauge na nakatakda sa mga service port at itala ang mga pressure ng system nang patayin ang makina at ang system sa temperatura ng kapaligiran. Bilang pangkalahatang sanggunian para sa isang maayos na gumaganang R-134a system sa 21°C temperatura ng kapaligiran , ang static na presyon ay dapat na humigit-kumulang 5–6 bar sa parehong mataas at mababang gilid . Kung ang naobserbahang presyon ay mas mababa dito at ang system ay hindi pa naseserbisyuhan kamakailan, ang pagkawala ng nagpapalamig sa pamamagitan ng isang tumutulo na konektor o sa ibang lugar sa system ay ipinahiwatig. Subaybayan ang gauge para sa 5–10 minuto — ang bumabagsak na pagbabasa ng presyon ay nagpapatunay ng isang aktibong pagtagas.

Pagsubok sa Connector Engagement at Release Function

Ang isang connector na pisikal na buo ngunit hindi nakaka-engganyo o naglalabas ng tama ay maaaring mabigo sa pagpigil sa presyon o lumikha ng mga paghihirap sa panahon ng serbisyo. Subukan lamang ang pakikipag-ugnayan at pagpapalabas ng function pagkatapos na ligtas na ma-depress ang system at mabawi ang nagpapalamig.

1. Pagsubok sa pakikipag-ugnayan — itulak ang kabit ng lalaki sa katawan ng babae hanggang sa maramdaman o makarinig ka ng kakaibang pag-click mula sa locking clip. Ang pag-click ay dapat na positibo at malinaw. Ang isang malambot, hindi malinaw na pakikipag-ugnayan ay nagpapahiwatig na ang clip ay hindi umuupo sa uka nito, ibig sabihin, ang connector ay hindi hahawakan nang maaasahan ang presyon ng system.
2. Kumpirmahin ang buong upuan — pagkatapos ng engagement, biswal na kumpirmahin na ang male fitting ay namumula o bahagyang naka-recess sa babaeng mukha ng katawan. Ang anumang nakikitang agwat sa pagitan ng dalawang mukha ng pagsasama ay nagpapahiwatig ng hindi kumpletong pagpapasok.
3. Subukan ang pagpapanatili ng axial — ilapat ang mahigpit na puwersa ng paghila ng kamay nang ehe sa magkabilang panig ng konektadong kabit. Walang paghihiwalay o paggalaw ang dapat mangyari habang engaged ang clip. Ang paggalaw ay nagpapahiwatig ng pagod na locking geometry.
4. Paglabas ng pagsubok — patakbuhin ang release tool o i-depress ang release tabs gaya ng idinisenyo para sa partikular na uri ng connector. Ang connector ay dapat na humiwalay nang maayos at ganap na may katamtamang puwersa ng kamay. Ang labis na puwersa na kinakailangan upang palabasin ay maaaring magpahiwatig ng namamagang O-ring, kontaminasyon, o deformed body bore.
5. Suriin ang O-ring pagkatapos i-disassembly — kapag nahiwalay, suriin ang O-ring sa male fitting para sa pagtigas, pag-crack, flat spot, o pagkasira ng extrusion. Ang isang malusog na O-ring ay dapat malambot, pare-parehong bilog, at walang mga depekto sa ibabaw . Palitan ang anumang O-ring na nabigo sa inspeksyon na ito bago muling i-assemble.

Diagnostic Summary: Mga Sintomas, Malamang na Sanhi, at Mga Pagkilos

Kailan Palitan Sa halip na Serbisyo ng AC Quick Connector

Ang ilang mga pagkakamali sa connector ay maaaring malutas sa pamamagitan ng pagpapalit ng O-ring at muling paglalagay ng fitting. Ang iba ay nangangailangan ng ganap na pagpapalit ng connector. Palitan ang buong connector assembly — hindi lang ang O-ring — sa ilalim ng mga sumusunod na kondisyon:

• Anumang bitak sa katawan ng connector — ang mga bitak na plastik o metal na katawan ay hindi ligtas na humawak ng presyon ng nagpapalamig at dapat na palitan kaagad.
• Nasira o deformed locking groove — kung ang clip ay hindi na pumutok nang positibo o ang male fitting ay gumagalaw nang aksial kapag naka-lock, ang geometry ng katawan ay lampas sa mga limitasyong magagamit.
• Patuloy na pagtagas pagkatapos ng pagpapalit ng O-ring — kung ang isang bagong O-ring na may tamang laki ay tumutulo pa rin, ang sealing face sa loob ng connector bore ay nasira o nabubulok at hindi tatatak sa alinmang O-ring.
• Ang edad ng connector na higit sa 10 taon o 150,000 km — ang mga plastic connector body at internal valve spring ay bumababa sa paglipas ng panahon anuman ang nakikitang kondisyon. Sa mga sasakyang may mataas na mileage, ang maagap na pagpapalit sa panahon ng pangunahing serbisyo ng AC (pagpapalit ng compressor o evaporator) ay cost-effective na preventive maintenance.

Palaging mag-install ng mga bagong O-ring na lubricated na may malinis, system-compatible na PAG o POE oil kapag nag-reassemble ng anumang AC quick connector. Huwag kailanman muling gumamit ng O-ring na nasa ilalim ng presyon ng system , kahit na mukhang hindi nasira — ang compression na itinakda mula sa dating upuan ay nangangahulugan na hindi ito magse-seal nang kasing-kaasalan ng isang bagong singsing.
